产品描述

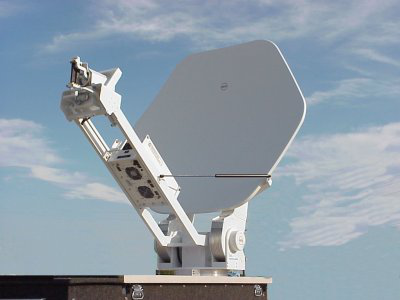

TracStar1500车载卫星通信天线







TracStar1500车载天线系列产品是一种用于车载的Ku band卫星通信双向天线，其主要组成包括碳纤维复合材料反射面及馈源、俯仰-方位座架转台及全自动的寻星天线控制器。

主要有1.2米TracStar1200车载卫星通信天线、1.5米TracStar1500车载卫星通信天线和1.8米TracStar1800车载卫星通信天线三种规格。该车载天线系统具有重量轻、使用方便、结实耐用的特点。

技术特点

[采用碳纤维及铝合金结构]

· 反射面精度高

· 反射面强度高

· 整机重量轻

· 提高了装车性能

[电气性能设计]

· 低旁瓣

· 交叉极化隔离性

· 高的天线效率

[结构设计]

· 较低的收藏高度

· 便捷的装车方式

· 准确的收展位置

[自动控制设计]

· 自动寻星

· 自动收展

· 高跟踪接收机

天线电气性能指标：

发射频率（GHz） 13.75—14.5

接收频率（GHz） 10.95—12.75

发射增益（dB） 45.9 在14.25 GHz点

接收增益（dB） 44.25 在11.85 GHz点

方向图发射端口波束宽度（°） 0.90 -3 dB

1.89 -15 dB

交叉极化隔离（dB） ≥38 轴向点

≥35 1dB点

天线机械性能指标：

收藏高度（m） 0.46

运动范围（°） ±170 方位

10 — 90 俯仰

±95 极化

运动速度（°/s） 0.2 — 2 方位

0.2 — 2 俯仰

0.2 — 2 极化

重量（kg） 125

环境适应性指标：

工作温度（℃） -25—60 特殊地区可满足-35—70

工作湿度 0%—

贮存温度（℃） -40—70

贮存湿度 0%—

抗雨性（cm/h） ≥10

工作抗风性（km/h） ≥72

贮存抗风性（km/h） ≥128

≥192 收藏状态

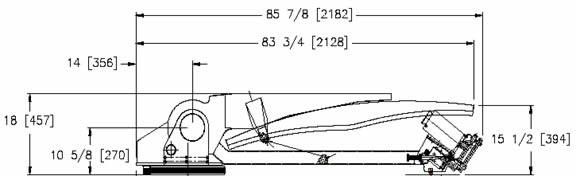

产品外形尺寸：

产品应用

TracStar车载天线已形成各种口径的系列化产品，在海军、总后、武警、二炮、广电总局、地震局、中国移动等多家单位得到应用，获得广泛的好评。
