KVH4.5米天线 KVH4.5米卫星天线 4.5m卫星电视接收天线

KVH4.5m 卫星天线参数表

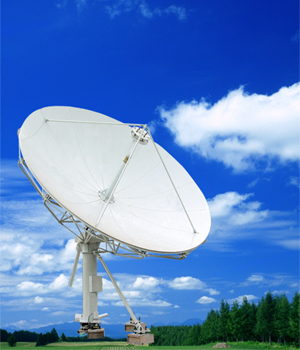

4.5m 电动/手动前馈卫星天线

　

1、铝质反射面，拉伸成型。
2、拉伸型材筋条与面板铆接。
3、立柱式座架，筒式中心体，杆式骨架。
4、表面防腐、防锈和喷涂工艺。
5、C波段、Ku波段可选
6、安装方便，调整灵活。
7、可根据用户要求定制。

产品说明:

电气特性

4.5m 电动/手动前馈卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229

WR75

　

　

　

3dB波束宽度

1.24°

0.417°

副瓣包络

D/λ≥100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°

　

100< D/λ<150 29-25 lgθ

1°≤θ≤20°

32-25lgθ

20°<θ≤48°

-10

θ>48°

旁瓣

≤-14dB

增益

42.45dB(F=3.8GHz)

51.92dB(F=11.8GHz)

噪声温度

36°K@10°

52°K@10°

机械性能

　

天线形式

前馈天线

俯仰范围

0°to 90°

方位范围

手动 0°to 360° 电动 ±85°

环境特性

　

　

抗风能力

45mph 72kmph 工作风速 (保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical

　

4.5m 手动/电动后馈卫星接收天线

　

1、铝质反射面，拉伸成型。
2、拉伸型材筋条与面板铆接。
3、立柱式座架，筒式中心体，桁架式骨架。
4、表面防腐、防锈和喷涂工艺。
5、C波段、Ku波段可选
6、安装方便，调整灵活。
7、可根据用户要求定制。

产品说明:

电气特性

4.5m 手动/电动后馈卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.25:1

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229

WR75

　

　

　

3dB波束宽度

1.137°

0.381°

副瓣包络

D/λ≤100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°

D/λ≥150

29-25 lgθ

1°≤θ≤20°

32-25lgθ

20°<θ≤48°

-10

θ>48°

旁瓣

≤-14dB

增益

43.19dB(F=3.8GHz)

52.69dB(F=11.8GHz)

噪声温度

35°K@10°

52°K@10°

机械性能

　

天线形式

后馈天线

俯仰范围

0°to 90°

方位范围

手动 0°to 360° 电动 ±85°

环境特性

　

　

抗风能力

45mph 72kmph 工作风速 (保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical
