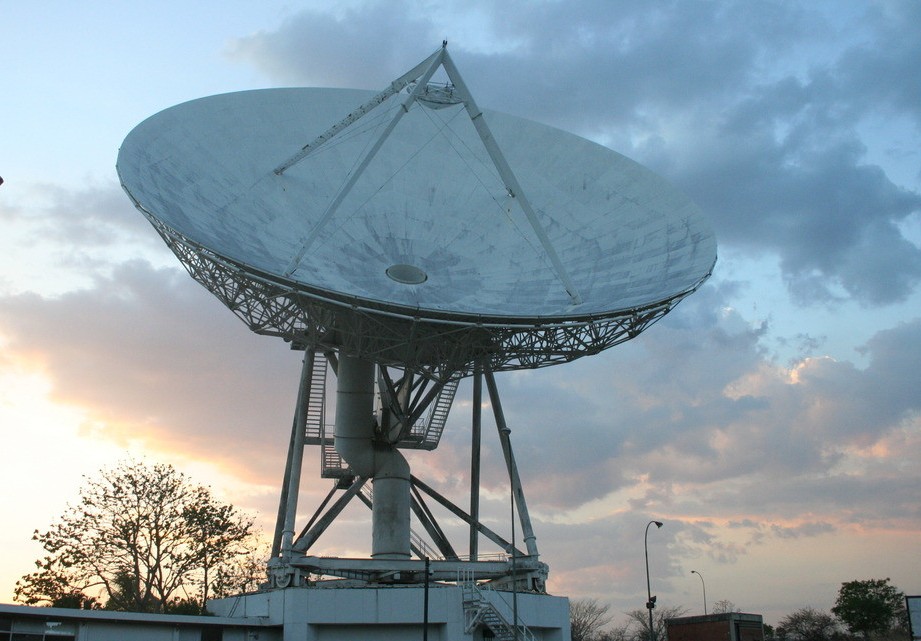

VSAT16米卫星通信地球站天线
16米通信卫星天线
16m Satellite Earth Station Antenna , Technical Specification

特性:


马达驱动的方位,俯仰和极化驱动系统,
两端口,三端口,四端口Rx/Tx线级化和/或圆级化馈源
栅式系统和底座组装
拉伸成形铝制反射面板
C/Ku,S,X波段可选
线、圆极化可选
单极化、双极化可选
手动、电动可选
抗腐
产品可定制



Electric Specification

C-band Reception

C-band Transmission

Ku-band Reception

Ku-band Transmission

电气指标



C-接收

C-发射

Ku-接收

Ku-发射

Frequency (GHz)

频率

3.625-4.2

5.85-6.425

10.95-12.75

14-14.5

Gain (dB)

增益

54.4

57.8

63.6

64.9

SWR

驻波比

1.25:1

1.25:1

1.25:1

1.25:1

Beamwidth:-3dB

波束宽度

0.33

0.22

0.11

0.09

-5dB



0.67

0.45

0.22

0.19

An tenna Noise Temperature (K)

噪声温度

2/4 Port Feed





2/4 Port Feed





2/4端口馈源

2/4端口馈源

10°Elevation

35/40













60/66







20°Elevation

27/34

50/56

40°Elevation

34/30

44/50

Power Handling Capability

功率容量



1Kw/port





Feed Interface

接口形式

CRP-229G

CRP-159GG/137G



WR-75

Feed Insertion Loss 3334433(dB)

馈源插损

0.15/0.2

0.2

0.4/0.45

0.4

Port-port isolation (dB)

端口隔离









T-R

收发

85

85





Linear Polarization

线级化

30

30

30

30

Circular Polarization

圆级化

21

21





Cross Polarization Isolation (dB)

交叉极化隔离

35

35

35

35





0.5





Axial ratio,(dB)

轴比

0.5



















Sidelobe envelope

副瓣包络

CCIR.580-4







Mechanical Specification

机械性能

Azimuth Range

方位范围

90

Elevation Range

俯仰范围

0 to 90

Foundation Parts

预埋件



Polarization Travel Rate

极化转速

1/s

Surface Accuracy

表面精度

0.5mm

Coating

喷漆

White paint







Environmental Specification

环境特性

Operating Wind Speed

工作风速

20m/s(72km/h)





To27m/s (97km/h)

Max Wind Speed

生存风速

55.6m/s(200km/h)

Ambient Temperature

温度

- 45 ° to 60 °

Relative Humidity

湿度

10% to

Vibrations

地震

0.3G,horizontal
0.15G, vertical
