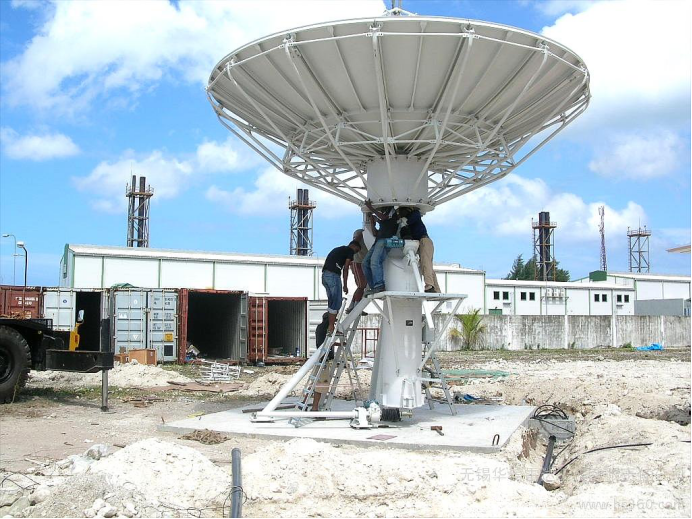

KVH VSAT 5m 通信卫星天线       5米通信卫星天线 天线特点及生产工艺 特点： • 环焦通信卫星天线、客户定制分段式单立柱座架、C/Ku波段可选、L/S/X波段可定制 • 赋形双反射面天线、效率高、旁瓣低、交叉隔离度高 工艺： • 天线面采用铝板蒙皮拉伸成型 • 采用三种测试手段保证天线高品质交付--面精度测试、拼装测试、电性能测试 • 前处理：天线面板清洗除油；钢结构件热镀锌 • 表面处理：先涂覆锌黄底漆，再涂覆白色面漆，双重保护 5米天线 技术指标 电气性能 项目 C-接收 C-发射 Ku-接收 Ku-发射 频率(GHz) 3.4-4.2 5.85-6.65 10.95-12.75 13.75-14.50 增益(dB) ≥45.0+20lg(f/4) ≥48.5+20lg(f/6) ≥54.2+20lg(f/12) ≥55.5+20lg(f/14) 驻波比(VSWR) ≤1.25:1 ≤1.25:1 ≤1.25:1 ≤1.25:1 波束宽度(-3dB) ≤1.01° ≤0.67° ≤0.34° ≤0.29° 波束宽度(-10dB) ≤1.85° ≤1.24° ≤0.63° ≤0.54° 噪声温度(K) 2/4端口   2/4端口   10° 仰角 ≤46/52   ≤57/68   20° 仰角 ≤38/44   ≤49/59   30° 仰角 ≤36/42   ≤47/57   功率容量(Kw)   5   1 接口型式 CPR-229G CPR-159G/137G WR-75 WR-75 馈源插损(dB,含阻发滤波器) 0.3/0.4 0.3/0.4 0.35/0.5 0.35/0.5 收-发隔离度(dB) ≥85 ≥85 ≥85 ≥85 线极化,收-收,发-发 ≥30 ≥30 ≥30 ≥30 圆极化,收-收,发-发 ≥21 ≥21     交叉极化隔离度(dB) ≥35 ≥35 ≥35 ≥35 轴比(dB) ≤1.5 ≤1.5     旁瓣(dB) ≤-14 ≤-14 ≤-14 ≤-14 旁瓣包络 29-25lg(θ) 1°≤θ≤20° 29-25lg(θ) 1°≤θ≤20° 29-25lg(θ) 1°≤θ≤20° 29-25lg(θ) 1°≤θ≤20°   机械性能   环境适应性   主面直径 5M 工作风速 保精度工作20.8m/s，降精度工作28.4m/s 面板精度(R.M.S) ≤0.5mm 收藏风速 35m/s 天线结构 环焦后馈天线 不破坏风速 55m/s（天线朝天锁定） 座架型式 单立柱式 温度 -40℃ ~ 60℃ (室外) -20℃ ~ 55℃ (室内) 驱动方式 手动 湿度 5% ~ 95% 方位调整范围 0-360° 地震（生存） 0.3Gs(水平) 0.15Gs(垂直) 俯仰调整范围 5-90° (连续) 太阳辐射 360BTU/h/ft² 极化调整范围 ±90° 裹冰 3cm
