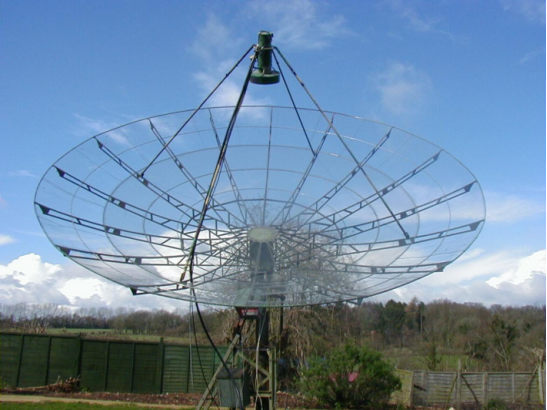

KVH 7.3米铝网卫星接收天线

特性:

铝网
栅式底座组装
拉伸成形铝反射面
C、Ku波段可选
线、圆极化可选
单极化、双极化可选
手动、电动可选
抗腐
产品可定制







技术参数F

7.3米网状卫星接收天线a

C-波段

Ku-波段









1.

频率范围(GHz)

0.5-4.2

12.25-12.75





3.4-4.2

10.95-12.75

2.

增益(dBi)

47.1 at 4.2GHz

55.7 at 12.5GHz

3.

电压驻波比

1.25:1

1.3:1

4. (-3dB)波束宽度

0.676°

0.213°

5.

天线噪声温度(K)

1/2Port Feed

1/2Port Feed



10°仰角

33K

39K



20°仰角

28K

34K



40°仰角

24K

30K

6.

Typical G/T at 20°EL

30.08dB/K (3.8GHz, 30K LNA)

37.56dB/K (12.5GHz, 70K LNA)

7.

接口

CPR-229

WR-75

8.

插入损耗

0.2dB

0.25dB

9.

Tx to Rx 隔离度

≥85dB

≥85dB

10. 轴向 比  (dB)

0.75dB

1dB

11. 交叉极化隔离度







在 轴

≥30dB

≥30dB

12. 旁瓣

CCIR.580-5

CCIR.580-5









13 机械特性
  天线型式 前馈立柱式丝杆传动
  俯仰范围 5° to 90°
  方位范围 电动 ±85°      手动 0°to 360°
  天线类型 双反射镜
  天线瓣数 26
  天线材料 铝网
  安装类型 立柱式
14 环境特性
  抗风能力

60mph 110kmph 工作风速(保精度)

80mph 125kmph 工作风速(降精度)

145mph 260kmph 生存风速(朝天锁紧)

  环境温度 -45~60°C
  湿度 0%~
  抗震能力 0.3G’s 水平0.15 G’s 垂直
  雨水 180mm/h
  太阳辐射 360 BTU/h/ft2  (1000Kcal/h/m2)
  冲击与振动 空运, 海运 或 卡车
  冰雹 25mm 表面 or 13mm 表面with 130km/h 风速
