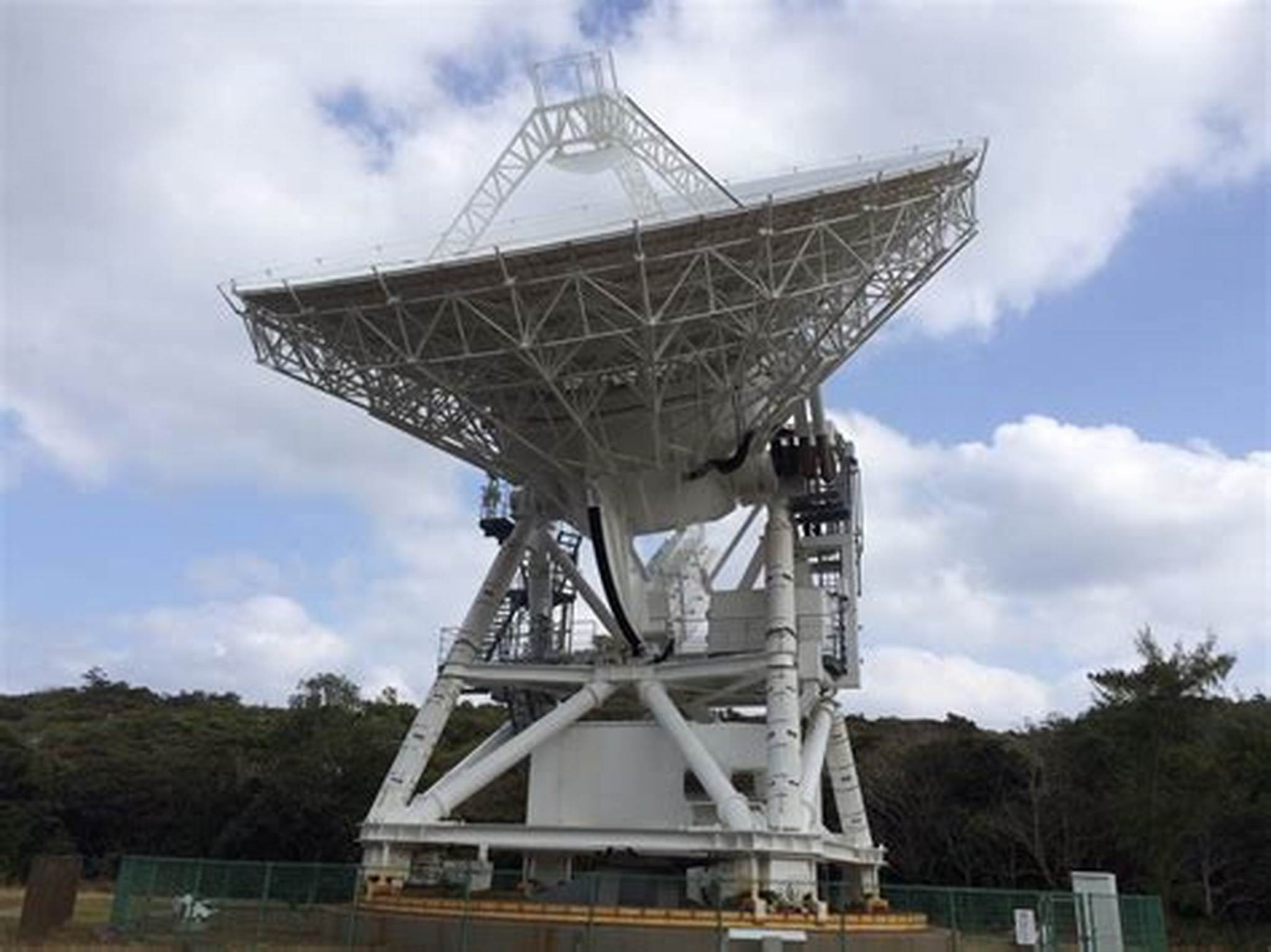

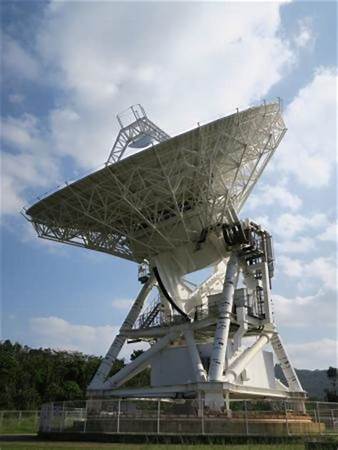

KVH 20米C,L,Ku,S,X波段通信卫星天线20m ANTENNA

马达驱动的方位，俯仰和极化驱动系统
两端口，三端口，四端口Rx/Tx线级化和/或圆级化馈源
栅式系统和底座组装
拉伸成形铝制反射面板
C/Ku,S,X波段可选
线、圆极化可选
单极化、双极化可选
手动、电动可选
抗腐
产品可定制

射频规格
20M GREGORAIN 天线使用4端口2Tx / 2Rx圆形波形馈电	X波段
20M GREGORAIN 天线使用4端口2Tx / 2Rx圆形波形馈电	接收	发送
频率以GHz为单位	7.25-7.75	7.9-8.4Ghz
	61.7+ 20lg [F（GHz）的/7.5]	62.5 + 20lg [F（GHz）的/8.25]
天线噪声温度
5°仰角	74,000 TRF
10°仰角	65,000 TRF
20°仰角	TRF为58k
40°仰角	TRF为54k
旁瓣图案	旁瓣电平≤-14dB
VSWR	1.25:1
轴比	1.09：1	1.09：1
3dB波束宽度	0.14Deg	0.127Deg
偏振	RHCP / LHCP	LHCP / RHCP
插入或欧姆失利	0.70 dB	0.70分贝
动力处理	1kw cw
端口到端口隔离
Tx到Rx	³ 70分贝（与TRF）
Rx到Rx	³ 20分贝
Tx到Tx	³ 20分贝
馈送接口	WR112	WR112
射频规格
16M双形卡塞格伦天线采用4端口2Tx / 2Rx圆形波形馈电	X波段
16M双形卡塞格伦天线采用4端口2Tx / 2Rx圆形波形馈电	接收	发送
频率以GHz为单位	7.25-7.75	7.9-8.4Ghz
获得	59.7+ 20lg [F（GHz）的/7.5]	60.5 + 20lg [F（GHz）的/8.25]
天线噪声温度
5°仰角	74,000 TRF
10°仰角	65,000 TRF
20°仰角	TRF为58k
40°仰角	TRF为54k
旁瓣	旁瓣电平≤-14dB
VSWR	1.25:1	1.25:1
3dB波束宽度	0.175Deg	0.159Deg
轴比	1.09：1	1.09：1
进料插入或欧姆	0.70分贝	0.70分贝
动力处理	1千瓦
端口到端口隔离
Tx到Rx	³ 70分贝（与TRF）
Rx到Rx	³ 20分贝
Tx到Tx	³ 20分贝
馈送接口	WR112	WR112

射频规格
16M双形采用4端口2Tx / 2Rx线性POL馈电的卡塞格伦天线	C波段
	接收	发送
频率（GHz）*	3.625-4.200	5.850-6.425
获得	55+ 20lg [F（GHz）的/ 4]	58.2+ 20lg [F（GHz）的/ 6]
天线噪声温度
5°仰角	TRF为48k
10°仰角	3600 TRF
20°仰角	TRF为29k
40°仰角	24小时TRF
旁瓣	旁瓣电平≤-14dB
Cross Pol。区别	35dB（轴上）30dB（1 dB波束宽度内）
VSWR	1.30：1（LP） 1.25：1（CP）	1.30：1（LP） 1.25：1 （CP）
3dB波束宽度	0.30 º	0.20 º
轴比	1.06：1	1.06：1
插入或欧姆	0.30分贝	0.30分贝
动力处理	每端口5kw cw
端口到端口隔离
Tx到Rx	³ 85分贝（与TRF）
Rx到Rx	³ 30分贝
Tx到Tx	³ 30分贝
馈送接口	CPR-229G	CPR-137G
射频规格
16M双形采用4端口2Tx / 2Rx线性POL馈电的卡塞格伦天线	C波段
	接收	发送
频率以GHz为单位	3.4 -4.200	5.850-6.65
	54.8+ 20lg [F（GHz）的/ 4]	58.2+ 20lg [F（GHz）的/ 6]
天线噪声温度
5°仰角	TRF为54k
10°仰角	TRF为46k
20°仰角	3600 TRF
40°仰角	TRF为30k
旁瓣	旁瓣电平≤-14dB宽旁瓣
Cross Pol。区别	35dB（轴上）30dB（1 dB波束宽度）
VSWR	1.30：1（LP） 1.25：1（CP）	1.30：1（LP） 1.25：1 （CP）
3dB波束宽度	0.30 º	0.20 º
轴比	1.06：1	1.06：1
欧	0.30分贝	0.30分贝
动力处理	每端口5kw cw
端口到端口隔离
Tx到Rx	³ 85分贝（与TRF）
Rx到Rx	³ 30分贝
Tx到Tx	³ 20分贝
馈送接口	CPR-229G	CPR-137G
