电气特性

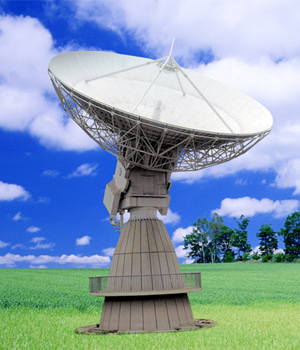

16m 电动后馈卫星接收天线
C-波段
Ku-波段
频率范围
3.4-4.2GHz
10.95-12.75GHz
电压驻波比
1.25:1
1.3:1
插入损耗
0.25dB
0.3dB
交叉极化隔离度
35dB
接口形式
WR229
WR75
3dB波束宽度
0.32°
0.107°
副瓣包络
-10
θ>48°
旁瓣
≤-14dB
增益
54.21dB(F=3.8GHz)
63.71dB(F=11.8GHz)
噪声温度
46°K@10°
78°K@10°
机械性能
天线形式
前馈天线
俯仰范围
0°to 90°
方位范围
0°to 360°
环境特性
抗风能力
45mph 72kmph 工作风速 (保精度)
60mph 97kmph 工作风速 (降精度)
125mph 200kmph 生存风速 (朝天锁紧)
温度
-45~50°C
抗震能力
0.3G’s horizontal 0.15 G’s vertical
