RaySat S500AM-P C波段网状卫星天线

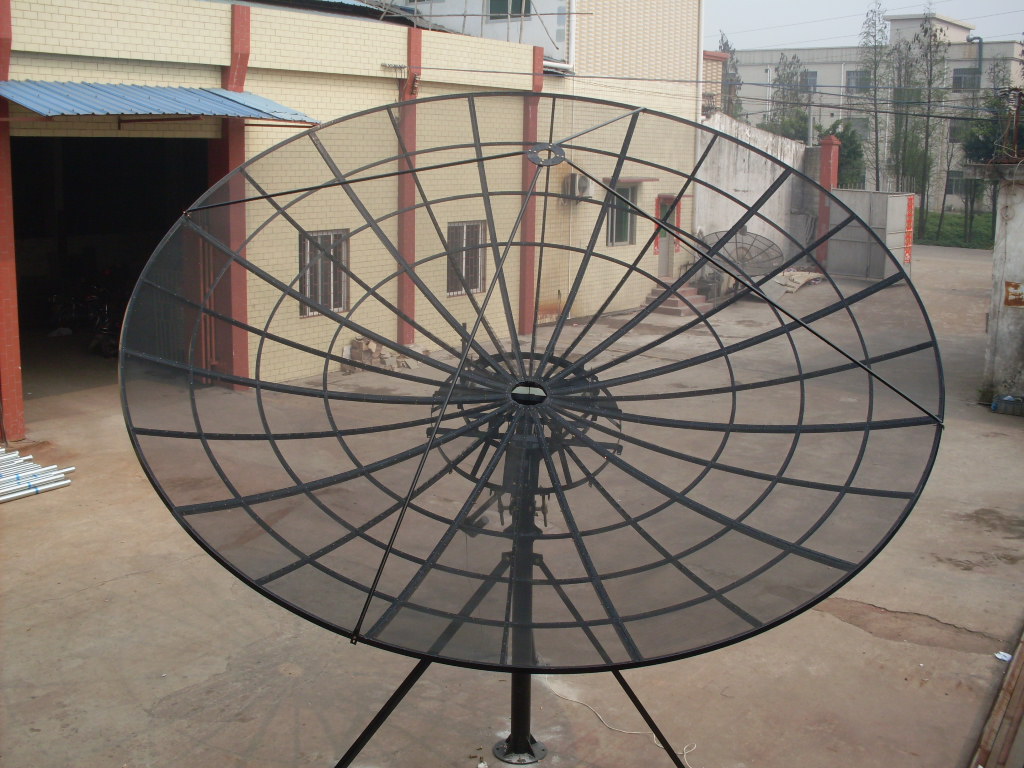

C波段5米立柱式天线
1、铝质反射面，拉伸成型。 2、铝质型材筋条拉伸成型后与面板铆接。 3、立柱式座架，筒式中心体，桁架式骨架。 4、表面防腐、防锈和喷涂工艺，抗腐能力强。 5、C波段、Ku波段可选 6、安装方便，调整灵活。 7、可根据用户要求特别定制。
宙际产品说明:
电气特性
5m铝网卫星接收天线
C-波段
Ku-波段
频率范围
3.4-4.2GHz
10.95-12.75GHz
电压驻波比
1.25:1
插入损耗
35d
交叉极化隔离度
35dB
接口形式
WR229
WR75
3dB波束宽度
0.92°
0.311°
副瓣包络
D/λ≤100
52-10lg(D/λ)-25lgθ
100λ/D≤θ≤48°
10-10lg(D/λ)
θ>48°
D/λ≥150
29-25 lgθ
1°≤θ≤20°
32-25lgθ
20°<θ≤48°
-10
旁瓣
≤-14dB
增益
45.03Db(F=3.8GHz)
54.46dB(F=11.8GHz)
噪声温度
35°K@10°
45°K@10°
机械性能
天线形式
前馈天线
俯仰范围
0°to 90°
方位范围
±85°
环境特性
抗风能力
45mph 72kmph 工作风速 (保精度)
60mph 97kmph 工作风速 (降精度)
125mph 200kmph 生存风速 (朝天锁紧)
温度
-45~50°C
湿度
0%~
抗震能力
0.3G’s horizontal 0.15 G’s vertical
